Controller for dual-fuel stove (mais + pellet)

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Scheda di controllo per caldaia a doppia alimentazione

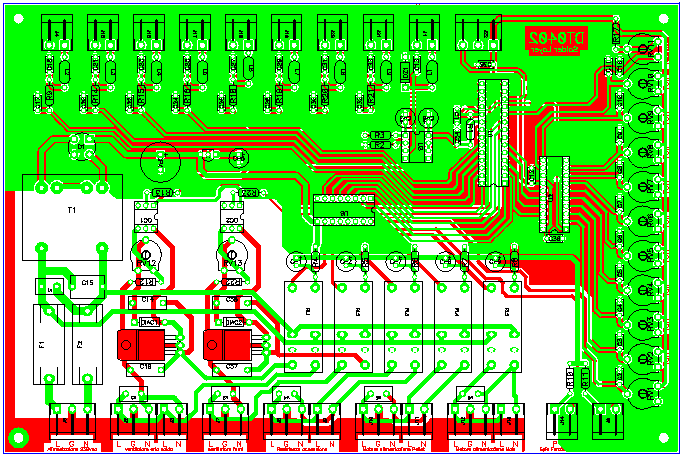

layout dimostrativo Scheda a microcontrollore Holtek per la gestione di una caldaia alimentata a pellet e mais: stabilisce il giusto mix di carburante per una efficiente combustione, regolandosi in base alla temperatura fumi ed ai tempi di raggiungimento delle temperature previste.
È munita di tutti i sistemi di controllo per garantire un ottimo livello di sicurezza.
La scheda presenta la possibilita` di impostare 3 tipi di programma di combustione impostabili manualmente attraverso un selettore oppure attraverso telecomando ad infrarossi.

Caratteristiche Tecniche
Alimentazione: 200-260Vac 50-60Hz
Ingressi ON/OFF di controllo: 9
Ingressi analogici: 1 (temperatura fumi)
Ingressi InfraRed: 1 (1, a 38KHz, per il controllo tipo programma combustione)
Uscite ON/OFF: 5 uscite ON/OFF a triac
Uscite proporzionali: 2 uscite a parzializzazione di fase per controllo aspirazione fumi
Parametri impostabili: 11 parametri analogici, attraverso altrettanti trimmer
Tipo di controllo: attraverso gli ingressi ON/OFF oppure attraverso telecomando IR

creasolEasyConnect: programmable thermostat with simple bus connection

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Controllo CreasolEasyConnect per impianto di riscaldamento
Lo schema applicativo evidenzia come sia possibile semplificare la connessione di più cronotermostati, all'interno di un edificio, ad una scheda di controllo residente in prossimità delle elettrovalvole che abilitano/disabilitano le singole zone, utilizzando un semplice bus a 2 fili attraverso cui transiteranno le informazioni sulla temperatura e l'alimentazione che la scheda di controllo fornirà ai cronotermostati presenti nelle diverse zone dell'edificio.
Il sistema CreasolEasyConnect consente di:

  • semplificare al massimo il cablaggio dell'impianto, con indubbio beneficio all'elettricista installatore: la connessione viene fatta mediante due cavi twistati o cavo coassiale, in bassa tensione, collegati con qualsiasi tipologia (il cablaggio può essere fatto come più risulta comodo, quindi non necessariamente a stella)
  • minimizza i costi semplificando al massimo il cronotermostato, che non dovrà disporre di batteria di backup ne' di eeprom per la memorizzazione dei programmi di riscaldamento impostati, in quanto queste saranno presenti unicamente nella scheda centrale che aziona le elettrovalvole
  • consente da ogni zona di controllare non solo la zona in cui ci si trova, ma anche le altre zone, con indubbio beneficio dell'utente finale che, ad esempio, potrà stabilire di modificare la temperatura o l'ora di accensione del riscaldamento in bagno agendo semplicemente dal cronotermostato presente in cucina o in altra stanza
  • integra anche il controllo dei pannelli solari, abilitando un relè quando la temperatura del circuito dei pannelli supera di TOT gradi quello del bollittore: i parametri sono facilmente impostabili da qualsiasi cronotermostato presente nelle varie zone
  • possibilità, in particolare per vecchi impianti, di poter collegare una unità "cronotermostato" larga un solo modulo, senza display LCD, che consenta il semplice monitoraggio della temperatura: il controllo potrà essere fatto da un cronotermostato presente in altra stanza

Risparmio energetico e comfort

Le caldaie di ultima generazione sono sempre più tese a ridurre le emissioni di fumi, grazie al mantenimento del rapporto stechiometrico combustibile/aria ed a scambiatori di calore sempre più efficienti.
Con CreasolEasyConnect è possibile migliorare ulteriormente l'efficienza dell'impianto di riscaldamento, riducendo i consumi di energia elettrica consumata dall'impianto, anche di 1kWh/giorno, e migliorando il comfort grazie al calcolo dei gradienti di temperatura nelle stanze ed al conseguente raggiungimento della temperatura impostata in tempi utili.

Il sistema CreasolEasyConnect risulta una soluzione attualmente sperimentale: se siete un' azienda interessata alla produzione di questo tipo di cronotermostato, siete invitata a conttarci all'indirizzo email This email address is being protected from spambots. You need JavaScript enabled to view it. per eventuali accordi di collaborazione.

Domotic board controller

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Scheda per home automation
Due schede basate su microcontrollore Nec per la domotica.
Il sistema si pone l'obiettivo di fornire un numero adeguato di ingressi ed uscite per il controllo degli edifici, utilizzando un microcontrollore omologato per applicazioni automotive al fine di garantire la massima affidabilità.

Caratteristiche Tecniche
Alimentazione: 12Vac
Uscite: 20 a relay + 4 triac per regolazione luce
Ingressi: 24 in AC optoisolati, 8 analogici 0-10V
Altre periferiche: 1 Seriale RS232 ed 1 EIA485; 2 seriali sincrone per espansione ingressi ed uscite
Periferiche implementate: memoria EEPROM e RealTimeClock

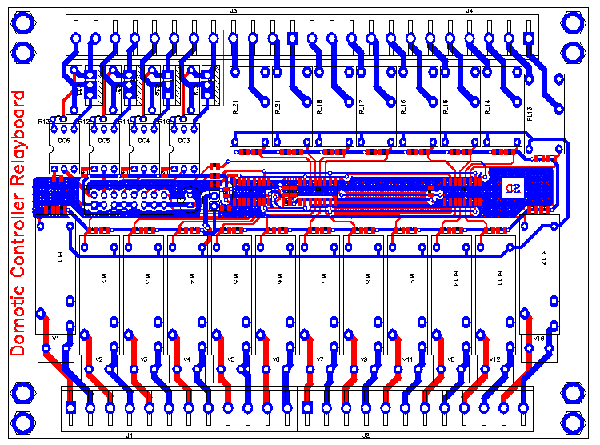

layout di due schede per la domotica

Firmware for caffee machine controlling

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Firmware controllo moka caffè
Sviluppo firmware per il controllo della nuova moka Bialetti, con funzioni di temporizzazione e programmazione dell'orario in cui preparare il caffè.

Link al produttore Prodotto da GEBI

Fragrance diffusor

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Firmware per diffusore di profumo e insetticida
Sviluppo firmware per diversi modelli di diffusori di profumo e insetticida per ambienti, con possibilità di regolazione quantitativa e temporale del dosaggio, controllo ottico livello refill.
Modello per auto con azionamento automatico ventola diffusione durante il movimento, ed arresto nel caso di immobilità del mezzo, con particolare attenzione al risparmio energetico specie per i dispositivi alimentati a batteria.

Link al produttore Prodotto da Zobele

Multi-source multi-zone remote controlled HiFi audio amplifier

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Amplificatore multisorgente multiroom
Immagine frontale amplificatore Amplificatore audio HiFi che controlla 4 ambienti diversi e consente di riprodurre una delle quattro sorgenti audio disponibili, agendo sul pannello frontale oppure attraverso i quattro telecomandi a infrarossi.
Consente di essere facilmente collegato a lettori CD, MP3, sintonizzatori radio, al microfono per eventuali comunicazioni (utili ad esempio per la hall degli hotel).

Caratteristiche Tecniche
Alimentazione: 230Vac 50/60Hz
Uscite: 4 canali stereo da 11W ciascuno
Modalità di controllo: attraverso il pannello frontale, in cui sono posti i controlli per ogni singola stanza, ed attraverso i telecomandi a infrarossi
Controlli disponibili: Selezione sorgente musicale, Regolazione Volume, Bilanciamento, Toni alti, Toni bassi, Effetti musicali (normale, Surround, EALA light, EALA heavy
Tipo di controllo: controllo a microprocessore e salvataggio impostazioni in EEPROM.
Funzione di risparmio energetico e shutdown automatico delle sorgenti quando tutte le quattro stanze risultano disabilitate; accensione delle sorgenti alla riattivazione di almeno una stanza
Link al produttore Prodotto da Mitan

Programmable thermostat

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Controllore per l'impianto di riscaldamento
E' un cronotermostato multizonale, costituito da una scheda di controllo basato sul microcontrollore Philips 89C52 e da una schedina da installare in ogni zona da controllore basata sul microcontrollore Microchip PIC12C508, che controlla fino a 6 zone, e facilmente estendibile ad un numero superiore.

Il sistema si basa sulla possibilita' di ridurre drasticamente i consumi di carburante programmando in modo oculato la temperatura di ogni singola zona durante la giornata: per questo si possono impostare 8 programmi differenti e stabilire per ogni giorno della settimana un programma appropriato.
Per ogni programma e per ogni zona si puo' pertanto stabilire fino a 16 intervalli di tempo con risoluzione di 10 minuti, e per ciascuno di questi fissare la temperatura di set con risoluzione del mezzo grado;
per ogni zona e' poi possibile stabilire una temperatura massima che non deve essere superata, soluzione utile nel caso in cui si voglia abilitare una o piu' zone manualmente (e' il caso di stanze utilizzate solo in occasioni particolari, che normalmente non richiedono l'attivazione di un programma a tempo, ma vengono invece abilitate attraverso l'apposito pulsante di zona o attraverso il menu del controller solo quando risulta necessario).
Va installato in un luogo facilmente accessibile per il controllo di tutto l'impianto e per la configurazione dei programmi di riscaldamento, preferibilmente vicino alla caldaia.
In ogni zona sara' necessario installare una schedina contenente una sonda di temperatura, un pulsante e due led per l'indicazione dello stato: il pulsante servira' a disattivare o attivare la zona, secondo un programma a tempo oppure a temperatura costante per tutto il giorno; lo stato di funzionamento e' indicato dai due led di zona:


LED VERDE PROGRAMMAZIONE ZONA

SPENTO Zona disattivata
ACCESO Zona attivata secondo le fasce orarie impostate
LAMPEGGIANTE Zona attivata con temperatura di set impostata per 24 ore

LED ROSSO STATO RISCALDAMENTO

SPENTO Zona in temperatura, quindi valvola di zona chiusa
ACCESO Zona sotto temperatura, quindi valvola di zona aperta

La schedina ha le dimensioni tali da poter essere fissata su un frutto Vimar o BTicino, ed e' collegato al controllore attraverso un unico bus seriale a 3 fili twistati a bassa tensione: questa procedura riduce drasticamente la quantita' di cavi che dovranno arrivare alla caldaia.

Caratteristiche Tecniche
Alimentazione: 200-240Vac 50-60Hz 4Watt max
Display: LCD alfanumerico con 2 linee per 40 caratteri
Tastiera: 8 tasti che consentono l'intero setup e controllo
Real Time Clock: Presente, con SuperCAP di backup, compatibile sino all'anno 2399
Memorizzazione programmi: in EEPROM
Programmi disponibili: 8 programmi da 16 passi per ciascuna zona, più un programma termostato (senza fasce orarie)
Sonde di temperatura: Dallas DS1620 con accuratezza di 0.5 gradi Celsius
Uscite: 7 rele, di cui 6 per il controllo delle valvole di zona ed 1 per la pompa generale
  • Image/PNGDisegno del frontale [7k - 14/10/2004 - Image/PNG]
  • PDFImmagine layout scheda controllore [Not available yet! - PDF]
  • PDFImmagine layout scheda display [Not available yet! - PDF]

Timer with LCD which remote controls a relay board

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Timer with LCD display which controls a relay board

Low power consumption device, supplied by a LiMn 3V button cell CR2032, with LCD custom display and 1 button, which permit to display the remaining time onto the display. Through the 433.92 MHz radio transmitter inside, it can control a 2 relay outputs board.

Uses a low cost Holtek MCU which absorbs less than 1uA in stand-by, while working as a Real Time Clock, and 6uA when it drives the LCD by itself, without any additional LCD controller.

Link al produttore Distributed by MANITRONICA

Vaacum sealer

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Sigillatore sacchetti sottovuoto
Sviluppo software di controllo per microcontrollore Holtek che controlla un sigillatore a caldo e una pompa a vuoto per sigillare sacchetti in plastica.

Link al produttore Prodotto da CoBe

Water softener controller

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Scheda elettronica controllo addolcitore
Sviluppo del firmware per scheda elettronica controllo addolcitore, programmabile attraverso tre tasti e display LCD.

Caratteristiche Tecniche
Modalità di funzionamento: 4 programmi di funzionamento
Parametri: Numerosi parametri per il calcolo del numero di ettolitri dopo i quali si rende necessaria la rigenerazione, quali la durezza in ingresso e uscita, la quantità di resina, orario in cui far avvenire la rigenerazione, ...
Altre funzioni: Richiesta di rigenerazione immediata, programmata, annullamento rigenerazione programmata
Link al produttore Prodotto da Manitronica

Wireless doorbell

Category: Indoor
Last Updated: 18 August 2016
Tweet
Share
Share
share with Whatsapp
share with Telegram

Wireless doorbell
Sviluppo del firmware per il controllo di due dispositivi wireless (433MHz) che funzionano come campanello senza fili.
Alimentati a batteria, il dispositivo "TX" prevede un trasmettitore RF ,un misuratore di temperatura ed un pulsante (per l'azionamento del campanello).
Il dispositivo "RX" prevede un ricevitore RF, un misuratore di temperatura, due pulsanti per la programmazione, un display in cui viene visualizzato l'orario e le due temperature interna/esterna, ed una suoneria programmabile.

Link al produttore Prodotto da Prastel
