Misuratore livello di carica batteria e contaore per carrelli elevatori
Circuito low cost per la misurazione del livello di caricare della batteria per muletti;attraverso 4 dip-switch si seleziona il numero di elementi in serie della batteria (12, 24, 36, ..., 120V).
Il sistema memorizza anche il numero di ore di attività della batteria.
Tutte le informazioni sono visualizzate in un LCD custom ad elevato contrasto.
| Caratteristiche Tecniche | |
| Alimentazione: | da 10 a 150Vdc, 2mA |
|---|---|
| Misurazione tensione: | ADC 9bit 4 canali integrati nel microcontrollore |
| Visualizzazione livello di carica | Barra LCD a 8 segmenti: alle misure di tensione sono applicati algoritmi di averaging e smoothing per rendere la riproduzione su LCD insensibile alle condizioni di carico |
| Visualizzazione attività batteria (contaore) | 7 digit (con risoluzione di 1ora, 10 minuti, 1 minuto) |
- Details
- Category: Monitoring
Firmware monitoraggio GRU
Sviluppo di firmware per una scheda a microcontrollore Motorola HCS12 per l'azionamento e il monitoraggio del numero di attivazioni di 128 uscite relè, 12 ingressi digitali e 8 ingressi analogici.
Attraverso un collegamento seriale vengono programmate le azioni da intraprendere all'attivazione di una uscita ed al superamento di alcune soglie stabilite per ciascun relay e per ciascun ingresso.
- Details
- Category: Monitoring
Contatore elettronico per acquedotto
Sviluppo software di controllo per un contatore dell'acqua alimentato a batteria.
Consente di effettuare misure accurate del flusso di acqua nonostante il legame non lineare delle grandezze in gioco.
Attraverso un visore LCD e tre tasti, è possibile controllare completamente il dispositivo.
Prodotto da CoBe- Details
- Category: Monitoring
Sistema radio per il monitoraggio di movimenti franosi
Il sistema in oggetto consente il monitoraggio di movimenti franosi per la rilevazione di spostamenti con risoluzione di 1 centimetro "affidabile" utilizzando un sistema radio ed effettuando misure sullo sfasamento dell'onda elettromagnetica incidente.
Il sistema si presenta come una rete di stazioni radio di cui parte sara` installata "in frana", ovvero vincolate al movimento franoso, parte in terra ferma a distanza non superiore a qualche Km.
Il sistema e` stato studiato affinche` le stazioni in frana risultino economiche ed a consumo ridotto grazie alle tecniche di powerdown, mentre maggiore complessita` e` presente nelle stazioni in terra ferma: questa condizione e` necessaria affinche` il sistema non comporti un costo insostenibile nelle spese di monitoraggio (e' preferibile che le stazioni piu` costose risiedano in terra ferma, e quindi non siano esposte al pericolo di distruzione causata dalla frana!).
Inoltre, il sistema in frana dovra` necessariamente essere meno critico possibile in quanto soggetto a maggiori variazioni di temperatura.
Le stazioni in terra ferma si occuperanno della misura della posizione delle stazioni in frana grazie alla presenza di un doppio ricevitore collegato a due antenne, separate da 10÷15metri; tutti i dati verranno poi trasmessi grazie alla rete di comunicazione creatasi ad una stazione master, che li trasmettera` ad un computer per l'analisi e l'archiviazione.
| Caratteristiche Tecniche | |
| STAZIONI IN FRANA | |
| Power Supply voltage: | 10÷13.8Vdc |
|---|---|
| Power Supply current: | 650mA while transmitting |
| Power Supply current: | 5mA while power down |
| Radio Frequency: | 2400MHz |
| Data Modulation: | BPSK @76800bps |
| Output power: | 26dBm |
| Sensibility: | -100dBm |
| Caratteristiche Tecniche | |
| STAZIONE IN TERRA FERMA | |
| Power Supply voltage: | 12÷13.8Vdc |
|---|---|
| Power Supply current: | 650mA while transmitting |
| Power Supply current: | 300mA while receiving |
| Radio Frequency: | 2400MHz |
| Data Modulation: | BPSK @76800bps |
| Output power: | 26dBm |
| Sensibility: | -100dBm/Data, -130dBm/Carrier |
| Resolution: | 5mm @200m, 20mm@1Km |
La documentazione completa e` disponibile in formato PostScript compattato con bzip2; una documentazione piu` leggera e` disponibile per gli utenti che non usano sistemi unix, in formato PDF compresso con Zip.
Per il prelievo digitare il tasto SHIFT e cliccare sulla documentazione voluta:
Tesi completa in formato postscript [bzip/PostScript]- Tesi ridotta in formato PDF [ZIP/PDF]
- Details
- Category: Monitoring
Watchdog e sistema di protezione per dispositivi a microprocessore
Questa semplice scheda, gestita da microcontrollore, si interpone fra alimentatore e dispositivi come router e access point wireless in tutta sicurezza, ma può comunque essere impiegata per alimentare altri tipi di dispositivi suscettibili agli sbalzi di tensione.
Realizza un minimo di protezione (fusibile) e filtraggio dei disturbi, implementando le caratteristiche riportate nella tabella sottostante, in modo da ridurre la probabilità di interruzione di servizio causati da sbalzi di tensione oppure da errori di programmazione.
| Caratteristiche Tecniche | |
| Power Supply voltage: | 10÷13.8Vdc |
|---|---|
| Power Supply current: | 3A max |
| Protezione alimentazione: | Fusibile, induttanza antidisturbo, sopressore di transitori |
| Watchdog: | il dispositivo provvede incondizionatamente a disabilitare e riabilitare l'alimentazione ogni intervallo, impostabile attraverso dip switch, di 1,2,4,8,12,24,48,168 ore |
| Rilevazione tensione alimentazione bassa: | mediante un comparatore con isteresi, viene rilevato l'abbassarsi della tensione di alimentazione sotto la soglia dei 9.6V (modificabile agendo sul valore di due resistenze): in tal caso se la tensione risulta al di sotto per più di 40uS, viene rimossa disabilitata la tensione ai dispositivi esterni e contemporaneamente viene abilitato un circuito che provvede a scaricare velocemente la tensione in uscita per evitare possibili problemi dovuti a circuiti di reset inefficienti |
| Rilevazione tensione alimentazione alta: | Attraverso un dip switch è possibile impostare il tempo in cui la tensione di alimentazione deve rimanere sopra una certa soglia affinché venga poi abilitata l'alimentazione dei dispositivi: il tempo di permanenza può essere impostato a 1,2,4,8,15,30,60,120 secondi |
| Clock forniti: | il circuito fornisce un clock, a 500Hz, 16Hz, 0.5Hz utilizzabile da eventuali dispositivi esterni per il monitoraggio del funzionamento |
| Segnalazioni: | un led viene attivato (acceso) nel momento in cui viene disabilitata l'alimentazione, ovvero quando la tensione di alimentazione risulta insufficiente oppure durante i reset periodici |
Immagine schema elettrico watchdog [Not available yet! - PDF]

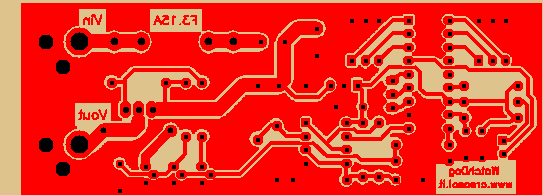

Immagine layout watchdog [Not available yet! - PDF]- Immagine master watchdog [Not available yet! - PDF]
