- Details
- Category: Industrial
Regolatore switching 24Vdc -> 5V 500mA
Semplice regolatore switching che fornisce 5V stabilizzati con corrente massima d'uscita di 500mA a partire da un ingresso continuo con tensione di 10-36Vdc.
| Caratteristiche Tecniche | |
| Ingresso: | 10-36Vdc 50-300mA |
|---|---|
| Uscita: | 5.1V 500mA |
| Frequenza commutazione: | 120KHz |
| Efficienza: | 72-78% |
- Details
- Category: Industrial
Controllo a microcontrollore di tre uscite relay
Semplice scheda che utilizza un microcontrollore per l'azionamento intelligente di tre uscite (mediante relays).
Gli azionamenti avvengono mediante i rispettivi tasti, ed i tempi di lavoro vengono gestiti dal microcontrollore nel software del quale sono impostate le temporizzazioni di intervento ed i timeout.
Inoltre alcune combinazioni alcune combinazioni di uscite determinano l'avviamento o l'inibiazione automatizzata di altre uscite.
- Details
- Category: Industrial
Supervisione micromotore con attivazione aspiratore
Semplice scheda che utilizza un microcontrollore per misurare la corrente assorbita da un micromotore (alimentato a 230Vac dalla scheda stessa), ed attiva una uscita a 230Vac (tipicamente utilizzata per alimentare un aspiratore) quando il micromotore è in azione.
L'implementazione di un software di controllo consente di stabilire a priori quando il micromotore è in funzione e quando invece risulta spento (pur assorbendo comunque corrente per il circuito di controllo), indipendentemente dal tipo di micromotore utilizzato.
La scheda può essere utilizzata ad esempio da odontotecnici o da altre aziende manifatturiere in cui l'attivazione di un dispositivo (ad esempio un micromotore) prevede l'accensione automatica di un secondo apparato.
| Caratteristiche Tecniche | |
| Alimentazione: | 230Vac 50-60Hz |
|---|---|
| Uscita alimentazione motore: | 230Vac 400Watt MAX |
| Uscita alimentazione aspiratore: | 230Vac 1200Watt MAX |
| Tempo intervento: | 500mS dall'attivazione del motore |
| Tempo spegnimento: | 3000mS dalla disattivazione del motore |
| Corrente di attivazione: | Regolata dinamicamente a seconda del motore collegato |
| Corrente di disattivazione: | Regolata dinamicamente a seconda del motore collegato |
- Details
- Category: Industrial

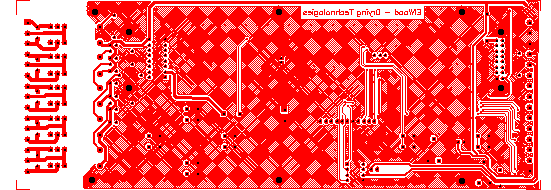

Controllo essicazione frutta verdura tabacco
Scheda gestitda da microcontrollore Nec per il controllo del processo di essicazione di frutta, verdura e tabacco.
Dispone di 8 ingressi analogici da collegare ad altrettante sonde di temperatura/umidità, e di 5 uscite mediante relays.
Si controlla mediante l'interfaccia utente a disposizione (LCD alfanumerico e 6 tasti) oppure attraverso porta seriale EIA485: consente di memorizzare 18 programmi di essicazione, ciascuno composto da 20 passi.
| Caratteristiche Tecniche | |
| Alimentazione: | 12-18Vdc 250mA |
|---|---|
| Display: | LCD alfanumerico con 2 linee per 40 caratteri |
| Tastiera: | 6 tasti che consentono l'intero setup e controllo |
| Collegamento al PC: | Mediante EIA-485 |
| Real Time Clock: | Presente, con SuperCAP di backup, compatibile sino all'anno 2399 |
| Memorizzazione programmi: | in EEPROM |
| Sonde di temperatura: | 4 KTY81-110 con calibrazione software e 4 sonde 4-20mA |
| Uscite disponibili: | 5, attraverso relays 250V 10A: riscaldamento, ventilazione, apertura/chiusura serranda, allarme |
Guida all'uso [34k - 21/07/2003 - PDF]
- Details
- Category: Industrial
Scheda collegamento periferiche per controllo RCM3100
Scheda alimentata a 12V che fornisce alimentazione, attraverso convertitore DC/DC switching, ad una scheda di controllo Rabbit core, ed implementa 4 periferiche seriali RS485 optoisolate e 1 seriale RS232.
- Details
- Category: Industrial
Controllo temperatura per macchina stampaggio maglie
Controllo a soppressione di semionde, completamente automatico, che utilizza un microcontrollore e controlla in modo intelligente 3 gruppi di resistenze trifasi da 12KW.
Il sistema viene usato in maglieria per la stampa di magliette e T-shirt.
La regolazione di temperatura avviene attraverso 3 termostati, cosicché risulta possibile effettuare una regolazione lineare in base al tempo di attivazione/disattivazione dei termostati.
Il controllo dei gruppi di resistenze avviene attraverso triac, riducendo pertanto i problemi di rumorosità e di affidabilità causati da sistemi analoghi che fanno uso di teleruttori.
| Caratteristiche Tecniche | |
| Alimentazione scheda di controllo: | 230Vac 50Hz |
|---|---|
| Alimentazione parte potenza: | Trifase 400V 50Hz |
| Tipo di carico: | 3, resistivi, trifase in configurazione stella |
| Potenza massima carico: | 3 gruppi resistenze da 12KW |
| Tipi di sensori: | 3 termostati regolazione temperatura |
| Tipo di regolazione: | di tipo quasi-lineare |
| Realizzazione: | PCB in FR4 con 100um CU |
- Details
- Category: Industrial
Alimentazione SBC con UPS
Scheda alimentata a 12V che fornisce alimentazione, attraverso convertitore DC/DC switching 5Vdc 3A, ad un Single Board Computer con protezione UPS (array di ultracap 10F) al fine di garantire alimentazione per il tempo necessario al flush dei buffer ed allo shutdown del sistema operativo.
È inoltre implementato un sistema di controllo della temperatura, tensione alimentazione ecc. nonché un sistema di watchdog per il SBC.
- Details
- Category: Industrial
Controllore UP/DOWN con uscite 0÷10V e 4÷20mA
Si tratta di una semplice scheda a microcontrollore che presenta una uscita in tensione e una in corrente il cui valore viene regolato in base ai due ingressi UP/DOWN.
Una ulteriore uscita a rele' viene abilitata quando la tensione d'uscita risulta superiore a 1V.
| Caratteristiche Tecniche | |
| Alimentazione: | 200-240Vac 50-60Hz |
|---|---|
| Ingressi UP/DOWN | di tipo key, e 220 Vac isolati con optoisolatori |
| Uscita in tensione: | 0.3÷10Vdc 35mA max |
| Uscita in corrente: | 3÷22mA 15V max |
| Tempo di span: | 60 secondi,in modo lineare |
- Details
- Category: Industrial
E' una scheda da applicare ad un forno industriale per la vaporizzazione del legno: consente di memorizzare 17 programmi, 15 dei quali composti da 20 passi e 2 da 75 passi.
Ogni passo e' caratterizzato da una temperatura impostata e da un tempo di durata: il contatore di durata del passo e' programmato per non avanzare nel caso in cui la temperatura sia inferiore di 5 gradi celsius della temperatura di set.
Il sistema e' costituito da 4 ingressi di temperatura, mediante l'uso di sonde calibrate AD590/AD592 con uscita in corrente ad alta impedenza e quindi installabili nel forno attraverso cavo a due poli che non necessita di schermatura e la cui lunghezza puo' superare anche i 100 metri.
Per gli ambienti in cui non esiste la possibilita` di un buon collegamento di terra e' possibile l'utilizzo delle sonde Philips KTY81-110, collegabili sempre attraverso una coppia twistata o coassiale: essendo le KTY81 dei termistori, e' possibile effettuare una calibrazione software per compensare gli errori dovuti alla sonda e la resistenza addizionale dovuta al collegamento via cavo.
Possono essere installate da una a quattro sonde che verranno contemporaneamente ed automaticamente viste ed usate dal controllore in modo intelligente.
Il sistema presenta 3 uscite rele': una uscita e' attiva durante tutto il periodo di funzionamento del programma di vaporizzazione, una e' attiva durante l'apertura della valvola vapore per l'innalzamento della temperatura; la terza uscita, solitamente collegata ad una sirena per una segnalazione acustica, e' attiva in modo continuato quando il ciclo di vaporizzazione risulta terminato, oppure in modo intermittente con periodo 30 secondi e duty-cycle 0.13 quando si verifica un allarme.
Due controlli sono attivi, che producono un allarme nel caso in cui le sonde di temperatura risultino in avaria oppure nel caso in cui la caldaia non funzioni e quindi la temperatura nel forno non riesca ad aumentare seguendo le impostazioni del programma:nel caso si verifichi un'allarme, oltre alla segnalazione mediante l'uscita rele' collegata alla sirena, viene attivato ad intermittenza un buzzer interno, con periodo di 2 secondi e duty-cycle 0.5.
| Caratteristiche Tecniche | |
| Alimentazione: | 200-240Vac 50-60Hz 3Watt max |
|---|---|
| Display: | LCD alfanumerico con 2 linee per 40 caratteri |
| Tastiera: | 8 tasti che consentono l'intero setup e controllo |
| Collegamento al PC: | Previsto, attraverso EIA-485, ma non ancora disponibile |
| Real Time Clock: | Presente, con SuperCAP di backup, compatibile sino all'anno 2399 |
| Memorizzazione programmi: | in EEPROM |
| Sonde di temperatura: | AD590 o AD592 (Analog Devices) oppure KTY81-110 (Philips) con calibrazione software |
