Creasol Sender - Duplicatore di telecomando multifrequenza, alimentato esternamente

Si prega di consultare la pagina in inglese per visualizzare la versione più aggiornata!

Applicazioni

• In un veicolo, consente di aprire fino a 4 diverse automazioni (cancello, sbarra, porta del garage, ecc.) utilizzando la leva dei fari abbaglianti o il pedale del freno. Non c'è bisogno di cercare il telecomando mentre ci si avvicina a casa o al lavoro!
• Invia fino a 4 codici diversi tramite un semplice pulsante , utilizzato per inviare alimentazione (9÷24V) al dispositivo
• Attiva un ricevitore quando viene alimentato un altro dispositivo : ad esempio, quando viene premuto il campanello (12V al campanello), questo dispositivo viene alimentato e trasmette un segnale che viene letto dal sistema di domotica o da un altro ricevitore. In questo caso, è supportato un solo canale.
• Collega un alimentatore da 8÷35Vdc e fino a 4 pulsanti esterni per controllare fino a 4 automazioni, poiché si tratta di un duplicatore di telecomandi per telecomandi a codice fisso.

Caratteristiche

• Canali indipendenti: ogni canale può trasmettere un tipo di codice diverso su una frequenza diversa
• Trasmettere codici fissi con modulazione OOK.
• Frequenza selezionabile: 433.920 o 868.300 MHz. Al di fuori dell'UE è possibile utilizzare altre frequenze.
• Due fili per l'alimentazione (8÷35Vdc e 9÷24Vac) + 1 filo per l'antenna: tagliare a 17 cm per 433 MHz o a 8 cm per 868 MHz
• Convertitore DC/DC a commutazione ad alta efficienza, per ridurre il consumo e la dissipazione di energia.
• La potenza di trasmissione può essere configurata al valore minimo che riduce le interferenze e le collisioni.
• Molto compatto: 41x31x11 cm
• La frequenza, la potenza di trasmissione e altri parametri possono essere programmati facilmente tramite il pulsante Prog (che può essere premuto senza aprire l'involucro).

Modalità di funzionamento

Modalità 1 (modalità base) : quando il dispositivo viene alimentato, inizia a trasmettere il codice del canale 1. Questa modalità è adatta quando il dispositivo è collegato a un pulsante o a un'uscita a relè, in modo che, quando attivo, si desideri che il dispositivo trasmetta un codice per attivare un ricevitore dall'altro lato. In questa modalità è disponibile un solo canale.

Modalità 2 (modalità pulsante) : in questo caso il dispositivo è collegato all'alimentatore tramite un pulsante, con la possibilità di trasmettere fino a 4 codici diversi (4 canali).
Tenendo premuto a lungo il pulsante si trasmette il canale 1.
1 impulso breve + 1 impulso lungo per trasmettere sul canale 2.
2 impulsi brevi + 1 impulso lungo per trasmettere sul canale 3.
3 impulsi brevi + 1 impulso lungo per trasmettere sul canale 4.

Modalità 3 (modalità auto) : questa modalità di funzionamento è adatta quando il dispositivo viene utilizzato in un veicolo, collegato alla leva dei fari abbaglianti o alla luce dei freni: normalmente, il dispositivo è posizionato nella scatola dei fusibili del veicolo.
1 impulso breve + 1 impulso lungo per trasmettere sul canale 1.
2 impulsi brevi + 1 impulso lungo per trasmettere sul canale 2.
3 impulsi brevi + 1 impulso lungo per trasmettere sul canale 3.
4 impulsi brevi + 1 impulso lungo per trasmettere sul canale 4.

Modalità 4 (modalità pulsanti esterni) : da 1 a 4 pulsanti possono essere collegati a IN1, IN2, IN3, IN4, utilizzando GND come massa comune per i pulsanti e un alimentatore in corrente continua (8÷35Vdc). Il dispositivo consuma circa 18mW in standby e si possono selezionare fino a 4 livelli di potenza. In questo modo è possibile realizzare una tastiera per controllare fino a 4 automazioni diverse, utilizzando telecomandi a codice fisso. Vedere la sezione seguente per una spiegazione completa.



Installazione in un veicolo e configurazione

L'installazione deve essere effettuata da un tecnico qualificato.

Innanzitutto, verifica che il telecomando da copiare sia compatibile con Creasol_Sender:

1. Collegare i cavi di alimentazione a qualsiasi alimentatore da 12 o 24 V o a una batteria.
2. Impostare il dispositivo in "modalità auto" , impostando il parametro da 9 a 3: premere il pulsante PROG 9 volte, attendere che il LED lampeggi, quindi premere il pulsante PROG 3 volte
3. Impostare la frequenza di trasmissione per il canale 1 : premere il pulsante PROG 1 (selezione del canale 1: il LED diventa verde fisso), quindi premere il pulsante PROG 5 volte (parametro frequenza: il LED inizierà a lampeggiare un numero di volte corrispondente alla frequenza corrente), quindi premere il pulsante PROG un numero di volte corrispondente alla frequenza desiderata (2 per 433,92 MHz, 3 per 868,3 MHz).
4. Copia il telecomando esistente : premi il pulsante PROG 1 volta (per selezionare il canale 1), quindi premi il pulsante PROG 2 volte (per iniziare a ricevere il codice dal telecomando originale): il LED inizia a lampeggiare lentamente. Entro 10 secondi premi il pulsante sul telecomando originale: il LED verde emetterà 2 lampeggi (il codice è stato copiato) o 4 lampeggi (codice rolling: in questo caso molto probabilmente Creasol-Sender non funzionerà).
5. Testa il canale programmato simulando un breve lampeggio degli abbaglianti seguito da un lampeggio lungo: scollega l'alimentazione per alcuni secondi, poi ricollega l'alimentazione per meno di mezzo secondo, scollegala di nuovo per meno di mezzo secondo, poi ricollega l'alimentazione per alcuni secondi: il LED rosso lampeggia durante la trasmissione, permettendo così di verificare che l'automazione (cancello, porta del garage, ...) sia attivata da Creasol-Sender.
6. Se il tempo di trasmissione è troppo breve, aumentare il parametro: premere il pulsante PROG 1 volta (per selezionare il canale 1), quindi premere PROG 6 volte (parametro 6: il LED lampeggerà N volte indicando il valore corrente), quindi premere il pulsante PROG 7 o 8 volte per aumentare il tempo di trasmissione.

Se si desidera programmare altri canali, ripetere i passaggi da 3 a 6 selezionando il canale corretto: 2, 3 o 4 al posto dell'1.

Se CreasolSender è compatibile con la tua automazione (se sei riuscito ad attivare l'automazione, al passaggio 5),

1. Tagliare il filo dell'antenna a 17 cm per la frequenza di 433 MHz, oppure a 8 cm per la frequenza di 868 MHz .
2. Consultare il manuale del veicolo per individuare la scatola dei fusibili con il fusibile o il relè degli abbaglianti. Posizionare il dispositivo nella scatola dei fusibili (o in un altro contenitore protetto appropriato) e collegare un filo di alimentazione al fusibile o alla bobina del relè degli abbaglianti, oppure collegare l'altro filo di alimentazione alla massa (telaio del veicolo). La tensione di alimentazione deve essere compresa tra 6 e 35 V. Assicurarsi che l'alimentazione a CreasolSender non sia attiva quando gli abbaglianti sono spenti.
   Prestare attenzione al collegamento: utilizzare un dispositivo di estrazione fusibile, oppure, in alternativa, rimuovere il fusibile o il relè, inserire il filo scoperto nel portafusibili/relè e reinserire il fusibile/relè, effettuando il collegamento con cura! Questa operazione deve essere eseguita da un tecnico!

Ora è possibile testare il dispositivo. Eseguire un breve lampo di abbaglianti seguito da un lampo lungo per trasmettere il canale 1: l'ultimo lampo deve durare almeno 1 secondo, per fornire a Creasol-Sender tempo sufficiente per trasmettere il codice e consentire all'automazione (cancello, barriera, ...) di decodificare i dati trasmessi.
Per trasmettere il codice associato al canale 2, effettuare 2 lampeggi brevi seguiti da un lampeggio lungo. Analogamente per i canali 3 e 4.

---

Tastiera per il controllo di un massimo di 4 automazioni (Modalità 4)

CreasolSender è in grado di connettersi a 4 pulsanti esterni per trasmettere fino a 4 codici fissi diversi : il pulsante n. 1, collegato al filo arancione, trasmette il codice n. 1; il pulsante n. 2, collegato al filo verde, trasmette il codice n. 2, e così via.
Nel caso in cui sia necessario controllare un'automazione con codice variabile, è necessario collegare un ricevitore aggiuntivo (come UniRec1 ) a tale automazione, poiché il trasmettitore non è in grado di trasmettere codici variabili.

Installazione e configurazione della Modalità 4

1. Collegare una fonte di alimentazione da 8÷35Vdc ai fili rosso e nero (rosso=positivo, nero=negativo).
2. Collegare il pulsante n. 1 tra i fili arancione e nero.
3. Collegare il pulsante n. 2 tra i fili giallo e nero, se necessario.
4. Se necessario, collegare il pulsante n. 3 tra i fili verde e nero.
5. Collegare il pulsante n. 4 tra i fili blu e nero, se necessario.
6. Configurare il dispositivo per funzionare in Modalità 4: premere il pulsante Prog 9 volte (modalità operativa), attendere che il LED mostri le impostazioni correnti, quindi premere il pulsante Prog 4 volte per selezionare la modalità Pulsanti esterni.
7. Per ciascun canale, programmare la frequenza se diversa da 433,92 MHz: premere il pulsante un numero di volte corrispondente al canale selezionato (da 1 a 4), quindi premere il pulsante 5 volte (frequenza), quindi premere il pulsante 2 volte per 433,92 MHz, 3 volte per 868,3 MHz, ...
8. Copia il telecomando originale: premi il pulsante un numero di volte corrispondente al canale, attendi che il LED rimanga acceso fisso, quindi premi il pulsante due volte per avviare la procedura di copia; il LED inizia a lampeggiare lentamente e, entro 5 secondi, inizia a trasmettere il codice dal telecomando originale per copiarlo: se la procedura termina correttamente, il LED lampeggerà due volte.
9. Ripetere i passaggi 6, 7 e 8 per gli altri canali da programmare.

---

Il dispositivo viene fornito in un'elegante confezione trasparente e riciclabile a conchiglia, con istruzioni stampate in diverse lingue. Le aziende interessate all'acquisto di questo prodotto possono inviare un'e-mail a Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo. specificando i dati aziendali, inclusa la partita IVA. Possiamo anche fornire il dispositivo con istruzioni personalizzate.

Documentazione

• Istruzioni per il mittente Creasol in formato PDF

• Video del mittente Creasol

Note applicative

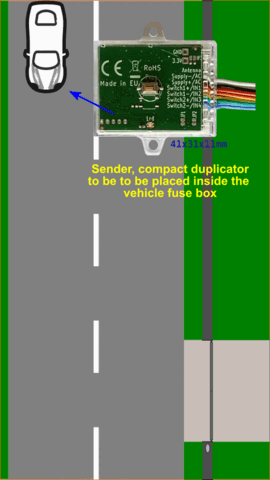

Utilizzo di Creasol-Sender in un veicolo (auto, furgone, moto, ...) per aprire cancelli, porte di garage e barriere stradali tramite lampeggio dei fari abbaglianti.

In questa applicazione, Creasol-Sender viene alimentato tramite la leva degli abbaglianti del veicolo per comandare fino a 4 automazioni (porte da garage, cancelli, barriere, ...):

• 1 lampeggio breve + lampeggio lungo => trasmette sul canale 1 (per aprire, ad esempio, il cancello di casa)
• 2 lampeggi brevi + lampeggio lungo => trasmette sul canale 2 (per aprire, ad esempio, la porta del garage di casa)
• 3 lampeggi brevi + lampeggio lungo => trasmette sul canale 3 (per aprire, ad esempio, una barriera stradale in cantiere)
• 4 lampeggi brevi + lampeggio lungo => trasmette sul canale 4 (per aprire, ad esempio, il cancello di una casa vacanze)

Questa è una soluzione molto semplice e sicura per aprire le automazioni dalla tua auto, camion o moto, senza doverti distrarre cercando il telecomando. Tieni presente che Creasol-Sender è in grado di copiare solo telecomandi a codice fisso: se la tua automazione utilizza telecomandi a codice variabile, devi aggiungere un ricevitore universale, come Creasol UniRec1 o UniRec2 , a tale automazione.

Installazione in un veicolo

L'installazione deve essere effettuata da un tecnico qualificato.

Innanzitutto, verifica che il telecomando da copiare sia compatibile con Creasol_Sender:

1. Collegare i cavi di alimentazione a qualsiasi alimentatore o batteria da 12 o 24 V.
2. Impostare il parametro 9 su 3 per impostare la "modalità auto": premere il pulsante PROG 9 volte, attendere che il LED lampeggi, quindi premere il pulsante PROG 3 volte
3. Impostazione della frequenza per il canale 1: premere il pulsante PROG 1 (selezione del canale 1: il LED diventa verde fisso), quindi premere il pulsante PROG 5 volte (parametro frequenza: il LED inizierà a lampeggiare un numero di volte corrispondente alla frequenza corrente), quindi premere il pulsante PROG un numero di volte corrispondente alla frequenza desiderata (2 per 433,92 MHz, 3 per 868,3 MHz).
4. Ora copia il telecomando esistente: premi il pulsante PROG 1 volta (per selezionare il canale 1), quindi premi il pulsante PROG 2 volte (per iniziare a ricevere il codice dal telecomando originale): il LED inizia a lampeggiare lentamente. Entro 10 secondi premi il pulsante sul telecomando originale: il LED verde emetterà 2 lampeggi (il codice è stato copiato) o 4 lampeggi (codice rolling: in questo caso molto probabilmente Creasol-Sender non funzionerà).
5. Per testare il canale programmato, scollegare l'alimentazione per alcuni secondi, quindi ricollegarla per meno di mezzo secondo, scollegarla nuovamente per meno di mezzo secondo, quindi ricollegarla per alcuni secondi: il LED rosso lampeggia durante la trasmissione, consentendo di verificare che l'automazione (cancello, porta del garage, ecc.) sia stata attivata da Creasol-Sender.
6. Se il tempo di trasmissione è troppo breve, aumentare il parametro: premere il pulsante PROG 1 volta (per selezionare il canale 1), quindi premere PROG 6 volte (parametro 6: il LED lampeggerà N volte indicando il valore corrente), quindi premere il pulsante PROG 7 o 8 volte per aumentare il tempo di trasmissione.

Se si desidera programmare altri canali, ripetere i passaggi da 3 a 6 selezionando il canale corretto: 2, 3 o 4 al posto dell'1.

Se CreasolSender è compatibile con la tua automazione (se sei riuscito ad attivare l'automazione, al passaggio 5),

1. Tagliare il filo dell'antenna a 17 cm per la frequenza di 433 MHz, oppure a 8 cm per la frequenza di 868 MHz.
2. Consultare il manuale del veicolo per individuare la scatola dei fusibili con il fusibile o il relè degli abbaglianti. Posizionare il dispositivo nella scatola dei fusibili (o in un altro contenitore protetto appropriato) e collegare un filo di alimentazione al fusibile o alla bobina del relè degli abbaglianti, oppure collegare l'altro filo di alimentazione alla massa (telaio del veicolo). La tensione di alimentazione deve essere compresa tra 6 e 35 V. Assicurarsi che l'alimentazione a CreasolSender non sia attiva quando gli abbaglianti sono spenti.
   Prestare attenzione al collegamento: utilizzare un dispositivo di estrazione fusibile, oppure, in alternativa, rimuovere il fusibile o il relè, inserire il filo scoperto nel portafusibili/relè e reinserire il fusibile/relè, effettuando il collegamento con cura! Questa operazione deve essere eseguita da un tecnico!

Ora è possibile testare il dispositivo. Eseguire un breve lampo ad alta intensità seguito da un lampo lungo per trasmettere il canale 1: l'ultimo lampo deve durare almeno 1 secondo, per fornire a Creasol-Sender energia sufficiente a trasmettere il codice e consentire all'automazione (cancello, barriera, ...) di decodificare i dati trasmessi.
Per trasmettere il codice associato al canale 2, effettuare 2 lampeggi brevi seguiti da un lampeggio lungo. Analogamente per i canali 3 e 4.



Attiva un carico/luce remoto quando qualcuno preme il pulsante del campanello (o un altro pulsante).

Il diagramma seguente mostra una soluzione per controllare a distanza una luce o un altro dispositivo premendo un pulsante, utilizzando una connessione wireless a lungo raggio a 433 o 868 MHz.

Campanello collegato a un controller domotico

L'immagine seguente mostra come collegare il trasmettitore in modalità base (Modalità 1) in modo che, quando viene azionato tramite un pulsante, inizi immediatamente a trasmettere un codice per attivare un dispositivo remoto (ad esempio, un controller domotico con ricevitore integrato o un altro dispositivo con ricevitore aggiuntivo).

Installazione

1. Collegare i cavi di alimentazione a qualsiasi alimentatore o batteria da 12 o 24 V.
2. Impostare il parametro 9 su 1 per impostare la "modalità base": premere il pulsante PROG 9 volte, attendere che il LED lampeggi, quindi premere il pulsante PROG 1 volta.
3. Impostazione della frequenza per il canale 1: premere il pulsante PROG 1 (selezione del canale 1: il LED diventa verde fisso), quindi premere il pulsante PROG 5 volte (parametro frequenza: il LED inizierà a lampeggiare un numero di volte corrispondente alla frequenza corrente), quindi premere il pulsante PROG un numero di volte corrispondente alla frequenza desiderata (2 per 433,92 MHz, 3 per 868,3 MHz).
4. Ora copia il telecomando esistente: premi il pulsante PROG 1 volta (per selezionare il canale 1), quindi premi il pulsante PROG 2 volte (per iniziare a ricevere il codice dal telecomando originale): il LED inizia a lampeggiare lentamente. Entro 10 secondi premi il pulsante sul telecomando originale: il LED verde emetterà 2 lampeggi (il codice è stato copiato) o 4 lampeggi (codice rolling: in questo caso molto probabilmente Creasol-Sender non funzionerà).
5. Per testare il canale programmato, scollegare l'alimentazione per alcuni secondi, quindi ricollegarla: il LED rosso lampeggia durante la trasmissione, consentendo di verificare che l'automazione (cancello, porta del garage, ecc.) sia stata attivata da Creasol-Sender.
6. Se il tempo di trasmissione è troppo breve, aumentare il parametro: premere il pulsante PROG 1 volta (per selezionare il canale 1), quindi premere PROG 6 volte (parametro 6: il LED lampeggerà N volte indicando il valore corrente), quindi premere il pulsante PROG 6÷8 volte per aumentare il tempo di trasmissione.

Nota: in modalità base è supportato un solo canale.

Se CreasolSender è compatibile con la tua automazione (se sei riuscito ad attivare l'automazione, al passaggio 5),

1. Tagliare il filo dell'antenna a 17 cm per la frequenza di 433 MHz, oppure a 8 cm per la frequenza di 868 MHz.
2. Collegare i cavi di alimentazione di CreasolSender come indicato nello schema sopra.



---

Remote controls compatible with Creasol Sender and Creasol SenderBatt

Cannot find your remote control in the Compatible and Incompatible tables below?
Please send a message by Telegram or Whatsapp to +393283730010 including remote control pictures, brand and model.

Company	Frequency	Models	Photo	Frequency  value (cmd=5)	Notes
ADYX	433.920	ALIZE EM2C, ALIZE EM4C		2
AETERNA	433.920	TX433 1,2,4 buttons		2
ALLMATIC	306.000	ALLMATIC ASMX2, ASMX4		8	Original remote controls may be not stable in frequency
	433.920	ALLMATIC AEMX1, AEMX2, AEMX4		2
		EUROPE AUTO ARMY1, ARMY2, ARMY4		2
		ALLMATIC MX1, MX2, MX4		2
ALLTRONIK	433.920	S429_1, S429_2, S429_4, S429_M Be sure that your remote operates at 433.92MHz!		2
		S425		2
ANSONIC	433.920	SA 434-1E, SA434-2E, SA434-3E, SA434-4E		2
		SA 434-1MINI, SA434-2MINI, SA 434-2Midi		2
	868.350	SA 868-1E, SA 868-2E, SA868-3E, SA868-4E		3
		SA 868-1mini/M, SA 868-2mini/M (dip switch version)		3
APERTO	433.920	CPS1, CPS2, CPS		2
AVIDSEN	433.920	100601 micromark MM23164		2
		104505		2
		100951, 100955, 100550, 100400		2
BANDY	433.920			2	Not sure it work, because this is a duplicator: check the original remote control
BELFOX	433.920	DHS433-1, DHS433-2, DHS433-4, dip switch version		2
		DHS 433,92 (7733), dip switch version		2
	868.350	DHS 868,3, dipswitch version		3
		HS 868-20		3
BENINCA'	306.000	LOT1A, LOT2A, LOT4A		8	Original remote controls may be not stable in frequency
		LOTX1A, LOTX2A, LOTX4A		8	Original remote controls may be not stable in frequency
		LO.TX2PS		8	Original remote controls may be not stable in frequency
	433.920	LOT1W, LOT2W, LOT4W		2
		LOT2WMS		2
		T2WK, T4WK		2
		LOTX1W, LOTX2W, LOTX4W		2
		TO.GO2WP, TO.GO4WP, TO.GO2WK, TO.GO4WK		2
BERNER	868.300	Berner BHS140		3	Firmware Rev.03c or later
		Berner BHS130		3	Firmware Rev.03d or later
BESIDE	433.920	BEZAP		2
		HIT		2
BETA ELETTRONICA	315.000	BETALARM 6500		4	Original remote controls may be not stable in frequency
	330.000	BETALARM 5500		11	Original remote controls may be not stable in frequency
BFT	306.000	RCS		8	Original remote controls may be not stable in frequency
	315.000	VTM1, VTM2, VTM4		4	Original remote controls may be not stable in frequency
	418.000	GT01, GT02, GT04		14
	433.920	TE01, TE02 ( TEO1, TEO2 )		2
		TE04 ( TEO4 )		2
		BFT MITTO 2, MITTO 4, MITTO-2A, BFT MITTO-4A, MITTO-2M, MITTO-4M BFT TRC 1, TRC 2, TRC 4 Only if the receiver is CLONIX 1 or CLONIX 2 with DIP2 in ON position		2
BOSS Openers STEEL-LINE Automation Centurion Guardian	303.000	BOSS HT4 6211-L 1,2 and 4 buttons, Boss BHT4, Boss HT3 blue led, Guardian 2211-L, Centurion 2211L, LYNX 2211L, MODERN 2211L 1 and 2 BUTTONs, STEEL-LINE 2211L 1, 2 and 4 BUTTON, STEEL-LINE HT3 BLUE LED, Garage Door Openers BRD1, BRD2, BRD3, BRD4, BRD9, RD1, RD2, RD3, RD4, RD9, BOL4, BOL5, BOL6, BOL9, OL4, OL5, OL6		7	Only versions from March 2017: ask for confirmation
BREDA	433.920	Breda TOP432SA	Like CAME TOP432SA, blue	2
CAME	315.000	Came T312M, T314M		4	Original remote controls may be not stable in frequency
		Came TOP312, TOP314		4
		Came TOP312NA, TOP314NA		4
	433.920	Came T432, T434 Came TOP432A, TOP434A, TOP432, TOP432NA, TOP434NA, Came Came TAM432, TAM434, TAM438		2
		Came TOP432M, TOP434M		2
		Came TAM432SA		2
		Came TOP432SA		2
		Came TOP432NA, TOP434NA		2
		Came TWIN2, TWIN4		2
		CAME TOP-432EE, CAME TOP434EE		2	Note that this remote control can be programmed to generate a fixed code or a rolling code. Duplication works only if programmed as fixed code!
		CAME TOP-432EV, TOP-434EV		2
	868.350	CAME TOP862NA, Came TOP864NA		3
CARDIN	300.000	S300		6	Original remote controls may be not stable in frequency
	310.000	S301, S302		9	Original remote controls may be not stable in frequency
	433.920	S476 TX2, S476TX4		2
CASALI GENIUS	330.000			11	Original remote controls may be not stable in frequency
	433.920	Genius 433 2, Genius 433 3, JA400 TM433, JA401 TM433		2
CASIT	306.000	ERTS92B, ERTS92T		8	Original remote controls may be not stable in frequency
	433.920	ERTS92B, ERTS92T		2
		ERTS20DB, ERTS20DQ		2
		ERTS476D, ERTS476Q		2
		TXS1, TXS2, TXS3, TXS4, TXS6 ERTS97B, ERTS97T		2
CEDAMATIC	433.920	Cedamatic AEMX4, AEMX2, AEMX1		2
CELINSA	433.920	S10 1, S10 2, SAW1, SAW2		2
CENTURION	433.920	CLASSIC, SMART, SMART2		2
CHAMBERLAIN LIFTMASTER MOTORLIFT SEARS CRAFTSMAN	300.000	Chamberlain 300MC (multicode)			Not supported yet!
	315.000	333LM			Not supported yet!
		360LM, 362LM, 363LM			Not supported yet!
	390.000	50CB, 53CB, 750CB, 753CB, 50LM, 53LM, 61LM, 62LM, 63LM, 139.53100, 139.53110, 139.53200, 139.53210			Not supported yet!
		54CB, 756CB, 54LM, 64LM, 859CB			Not supported yet!
		850CB, 853CB, 959CB, 81LM, 82LM, 83LM, 84LM, 99LM			Not supported yet!
		33LM			Not supported yet!
	418.000	4180, 4182, 4183			Not supported yet!
		4185			Not supported yet!
		787 remote less entry			Not supported yet!
	433.920	4330E, 4332E, 4333E			Not supported yet!
		4335E			Not supported yet!
CPS	433.920	TCP3, CPS, Jolly 4		2
		CPS1 TCP3, CPS2 TCP3, CPS4 TCP3 EM1CV, EM2CV, EM4CV		2
DASPI	433.920	Daspi Happy2 433, Daspi Pops2		2
		Daspi Zero2, Zero2CLO, Zero4CLO		2
DEA	306.000	306 1, 306 2, 306 4		8	Original remote controls may be not stable in frequency
		306		8	Original remote controls may be not stable in frequency
	433.920	433 1, 433 2, 433 4, Gold S1, Gold S2 Dea Gold 238 S1, Dea Gold 238 S2, Dea Gold 239 S4		2
		Genie		2
		Punto S2		2
		Dea MIO TD2, MIO TD4		2
DELMA	300.000	Apollo 300, ELSAMEC Apollo 300		6	Original remote controls may be not stable in frequency
		Mizard 300 1, Mizard 300 2, King		6	Original remote controls may be not stable in frequency
	433.920	Mizard 433 1, Mizard 433 2		2
		King 433 2		2
		Style Copy 2CH (this is a code duplicator)		2
DICKERT	433.920	Dickert MAHS433 01, MAHS433 04 Note: we can NOT guarantee that it can be duplicated, because it depends by the receiver.			Not supported yet!
		Dickert S10-433A1L00, S10-433A4L00, S20-433A1L00, S20-433A4L00, S20-433A1000, S20-433A4000 Note: only RED buttons model can be duplicated!		2
		Dickert S5-433-A2L00, S5U-433-A2L00 Note: only RED buttons model can be duplicated!		2
	868.350	Dickert HS868-21 Note: only RED buttons model can be duplicated!		3
		Dickert S5-868A2L00, S5U-868A2L00 Note: only RED buttons model can be duplicated!		3
		Dickert S10-868A100, S10-868A400, S20-868A1L00, S20-868A4L00, S20-868A1000, S20-868A4000 Note: only RED buttons model can be duplicated!		3
		Dickert S5-868A2L01, S10-868A1L01, S10-868-A4L06, green buttons		3	Firmware Rev.03c or later
DIGICODE	300.000 310.000	DC5010, DC5012, DC5030, DC5032, DC5040, DC5042, DC5060, DC5062, DC5070, DC5072		6 or 9	Original remote controls may be not stable in frequency
DITEC	433.920	GOL4C		2
DOITRAND FDOITRAND	433.920	MPSTF2E JAUNE, MPSTF4E, HYPERPHONE MPSTF2E_GRISE		2
		TS2DE, TS4DE		2
DOORHAN	433,920			2
DOORMATIC	433.920	SAW		2
DUCATI ALLDUCKS	433.920	TSAW1, TSAW2, TSAW3, TSAW4, 124 ELBER TSAW1, TSAW2, TSAW3, TSAW4 RONDY TSAW1, RONDY TSAW2, RONDY TSAW3		2
		TPR10-A, TPR20-A RONDY TPR10_A, RONDY TPR20_A		2
		TE2		2
		6203blue and transparent, with transparent buttons		2
DÜWI DUWI REV Ritter	433.920	Several models, handsender used for radio sockets		2
ELBE	433.920	501, 502, 504		2
		502a, 504a		2
		502, 504		2
ELCA	300.000	Aster 1100, Aster 1101		6	Original remote controls may be not stable in frequency
	433.920	IRIS, IRIS 9CH. Both colors red and blue		2
		ASTER2		2
		Aster 1000, Aster1001. Colors: black, blue, light grey		2
		GEMINI 9CH		2
		VIRGO		2
ELDAT MFZ	433.920	Eldat Basewave RT20-4103M-01, RT20-4104M-01, Eldat RT20-4k, Eldat RT35-4104M-01, RT35-4k, Eldat RT21-4101M-01, RT21-4102M-01, MFZ 400033 , MFZ RT20-4104M-01		2
		Eldat RT22-4139-011-01: remote control programmer		2
		Eldat Basewave RT28-4101M-01, RT27-4101M-01, RT26-4101M-02, RT21-4125M-01, RT21-4139M-01, RT21-4139M-02, RT31-4139M-01, RT31-4139M-02, RTC02-4104M-01		2
	868.300	Eldat Basewave RT20-5004M-01, RT20-5003M-01, Eldat RT20-5k, Eldat RT35-5004M-01, RT35-5k, Eldat RT21-5001M-01, RT21-5002M-01, NASSAU RT20-4K		3
		Eldat Basewave RT28-5001M-01, RT27-5001M-01, RT26-5001M-02, RT21-5025M-01, RT21-5039M-01, RT21-5039M-02, RT31-5039M-01, RT31-5039M-02, RTC02-5004M-01		3
ELV CONRAD	868.350	FS20 S4, FS20 S8, FS20 S8-2, FS20 S16, FS20S16R, FS20 S20-2, FS20 S20-3		3
ELVOX	433.920	Elvox ET02 ZT03		2
		Elvox ET03, ET04		2
	868.350	Elvox ET08		3
ERONE	433.920	SETDS39433E2, SETDS39433E4		2
ERREKA	433.920	Erreka LUNA, SMAT RESON 1, RESON 2, Erreka RESON 3		2
EUROPE AUTOMATISME	306.000	ASMY1, ASMY2, ASMY4		8	Original remote controls may be not stable in frequency
	433.920	ARMY1, ARMY2, ARMY4		2
		S1, S2, S3		2
FAAC	300.000	Faac TM300S, TM300S05 H Faac TM1 300, TM2 300, TM3 300		6	Original remote controls may be not stable in frequency
	315.000	Faac T1, T2, T3 Faac TM1 315, TM2 315, TM3 315		4	Original remote controls may be not stable in frequency
	330.000	Faac TM1, TM2, TM3 Faac TM1 330, TM2 330, TM3 330		11	Original remote controls may be not stable in frequency
	418.000	Faac TM1 418 DS, TM2 418 DS, TM3 418 DS		14
		Faac TM 418SL, TM1 418SL, TM2 418 SL, TM3 418SL		14
	433.920	Faac TM1 433 DS, TM2 433 DS, TM3 433 DS TM1 433DS DPH, TM2 433DS DPH, TM3 433DS DPH		2
		Faac TML2 433 SLR, TML4 433 SLR, TML2-433-SLR, TML4-433-SLR, TML2 433 ESL, TML4 433 ESL		2
		Faac TML2 433 SLP, TML4 433 SLP, TML2-433-SLP, TML4-433-SLP		2
	868.350	Faac TM1 868 DS, TM2 868 DS, TM3 868 DS Faac TM1 868DS DPH, TM2 868DS DPH, TM3 868DS DPH		3
FADINI BPT	315.000	ASTRO75-1, ASTRO75-2, ASTRO75-4		4	Original remote controls may be not stable in frequency
	433.920	433 2M, Astro43_2m		2
		Astro433-2, Astro433-4, Astro43-2, Astro43-4		2
FERPORT	433.920	Tac1, Tac2, Tac4, Tac1k, Tac2k, Tac4k, Tac2kr		2
FUNKMODUL ELSECO	433.920	T433A2K1, T433A2K2		2
		T433A2K4, T433A2K4n		2
GIBIDI	306.000	TS2M		8	Original remote controls may be not stable in frequency
	433.920	Open TMB 433, OPEN TMQ 433, OPEN OUT 2, OPEN OUT 4		2
GOBBATO	306.000	T306		8	Original remote controls may be not stable in frequency
GRIFFON	403.55	Griffon 404 MHz dip switch remotes and duplicating remotes		13
	433.92	Griffon 433 MHz dip switch remotes and duplicating remotes		2
GTO	318.000	GTO Mighty Mule 1/2 buttons, RB741, RB742			Not supported yet!
		GTO Mighty Mule 3 buttons, RB743			Not supported yet!
GULLIVER	306.000	Gulliver MD/1, Gulliver MD/1, Gulliver MDRQ 306 LABEL		8	Original remote controls may be not stable in frequency
	433.920	MDW 2E		2
HAUSS	433.920	Pocket 3750-1, Pocket3750-2, Pocket 3750-4		2
HEDDOF	318.000	P219-1, P219-2			Not supported yet!
		P220-1, P220-2, P220-3			Not supported yet!
HORMANN HOERMANN	433.920	HSM2, HSM4, yellow buttons		2
	868.300	HS1, HS2, HS4, blue buttons		3
		HSD2		3
		HSE2, HSE4, blue buttons		3
		HSM2, HSM4, blue buttons		3
		HSP4, blue buttons		3
		HSS2, HSS4, blue buttons		3
		HSZ1-868, HSZ2-868		3
HRC	433.920			2
JAY	433.920	UBEI x1 SL1		2
		UBET 11, UBET 21, UBET 31, UBET 41, UBET 61Â		2
KEY AUTOMATION	433.920	900TXB-42, 900TXB-42N, 900TXP-42, 900TXP-42N		2
		900TXB-44, 900TXG-44		2
		900SUB-44, 900SUB-44N, 900SUB-44W, 900SUB-44WN		2
		900TXK-42, 900TXW-42,900TXK-44, 900TXW-44		2
KING	433.920				Not yet supported!
LABEL IUPPITER	306.000	MDR, IUPPITER 306		8	Original remote controls may be not stable in frequency
	433.920	RJW/1E, RJW/2E, RJW/4E, RJW/12E		2
		MDW/1E, MDW/2E		2
LEB	306.000	TSA4		8	Original remote controls may be not stable in frequency
	433.920	TMW		2
		TSAW2N, TSAW4N		2
		TCP3  (this is a code duplicator)		2	Not sure it work, because this is a duplicator: check the original remote control
		TRK4		2
		TPW4		2
	868.300	TPK4		3
LINCE	433.920	LR 2035		2
LINEAR	300.000 310.000	MULTI-CODE 308911, 308913, 1089		6 or 9	Original remote controls may be not stable in frequency
		MULTI-CODE 412001, 414001, 109410, 109710		6 or 9	Original remote controls may be not stable in frequency
		MULTICODE 306010, 307010, 108210		6 or 9	Original remote controls may be not stable in frequency
		MULTI-CODE 308301, 308302		6 or 9	Original remote controls may be not stable in frequency
		MULTI-CODE 105015		6 or 9	Original remote controls may be not stable in frequency
	310.000	Delta3 Moore-o-Matic: DT, DT2, DT2A, DT22A, DTC, DTD		9	Not supported yet!
		Delta 3 Moore-o-Matic: DT3, DT4		9	Not supported yet!
		Delta 3 Moore-o-Matic: Mini-T LB "LadyBug"		9	Not supported yet!
	312.000	Delta3 DTK (canada)			Not supported
MA SYSTEM	433.920	MA TX1, MA TX2, MA TX3		2
MARANTEC TECKENTRUP	418.000	D212, D222, D232		14
	433.920	D101		2
		D12		2
		D212, D222, D232		2
		Digital 302, D302		2
		Digital 304, D304		2
	868.300	Digital 302, D302		3
		Digital 304, D304		3
MCZ	433.920	Aster		2
MEIßNER MEISSNER	433.920	LW433-1, LW433-2, LW433-4		2
		Pocket 3750 1, 2, 4		2
MKTECHNO MK-TECHNO	306.000	MK-TECHNO TX1 and MKTECHNO TX2, with RED LED		8
MONSEIGNEUR	433.920	ARC2, ARC4		2
		TDR 400 3845, TDR 400 3846, TDR 400 3847 T1SAW433, T2SAW433, T4SAW433		2
MOTORLINE STATEUROP	433.920	MX1, MX2, MX3, MX4, MX6 MX11, MX12, MX13		2
MOTOSTAR	433.920	CLIKSTAR2, CLICKSTAR4 CLICK-4M, CLICKSTAR RE 532, CLICKSTAR RE 534		2
NICE	306.000	EASY S1, S2, S4		8	Original remote controls may be not stable in frequency
	433.920	FLO1, FLO2, FLO4		2
		VERY VE		2
NOLOGO	306.000			8	Original remote controls may be not stable in frequency
	433.920	ECO DIP		2
NOVOTECNICA	306.000	BIT N1, BIT N2		8	Original remote controls may be not stable in frequency
		BIT NT1, BIT NT2, BIT NT4		2
OG	433.920	OG62, OG64		2
O&O OeO O and O	360.000	OeO TX2, OeO TX4 (green buttons)		8	Original remote controls may be not stable in frequency
	433.920	OeO TX2-E, OeO TX4-E (red buttons)		3
		T-COM DS 4-2, T-COM DS 4-4		2
OPENOUT	306.000	TS2M		8	Original remote controls may be not stable in frequency
	433.920	TMQ 433 2, TMQ 433 4		2
PIAZZETTA	433.920	4 buttons for wood/pellet heater		2
PORTAMATIC	433.920	MPH01, MPH02		2
POWERFIX Profi (Lidl)	433.920	RCB-A 3600R		2
PRASTEL	306.000	NCSMT1, NCSMT2P, NCSMT4P		8	Original remote controls may be not stable in frequency
		KMFT2P, KMFT4P, KMFT2P93, KMFT4P93		8	Original remote controls may be not stable in frequency
	433.920	MPSTF2E, MPSTF4E		2
PROEM	433.920	ER2C4ACM, ER4C4ACM		2
PROGET	433.920	ETY_433N2, ETY 433N4		2
		EMI433-N2		2
PROTECO	433.920	TX433		2
		EUROMATIC		2
		HIT		2
PUJOL	288.000	JCM TRINARIO 1, TRINARIO 2, TRINARIO 3		5	Original remote controls may be not stable in frequency
	288.000	TT1, TT2, TRINARIO 1, TRINARIO 2		5	Original remote controls may be not stable in frequency
PULSAR	318.000	9931-318, 9931T-318			Not supported yet!
QUASAR	433.920	433 TANGO SLIM BLEU		2
QUICK	433.920	Model: 302		2
ROGER	433.920	R80/TX12, R80/TX14, R80/TX12R, R80/TX14R		2
		H80/TX22
		G80/TX32, G80/TX34, G80/TX32R, G80/TX34R
SEA	433.920			2
		SMART433_TX2, SMART433_TX3 SMART433_TX2_COPY,SMART433_TX3_COPY Smart2, Smart3		2
	868.350	231103, SEA868_4		3
		231103, Head2 Dip Switch		3
		SMART868-TX2, SMART868-TX3 Smart2, Smart3		3
SEAV	306/330	TX1, TX2, TX3, TX4, TX1/330 TX2/330, TX3/330, TX4/330		8	Original remote controls may be not stable in frequency
	433.920	TXS1, TXS2, TXS3, TXS4		2
		Behappy S1, Behappy S2, Behappy S3		2
		Be Easy TX, Be Easy Murale2		2
		BeSmart S2, BeSmart S4		2
		BeFree S1		2
	868.300	BeSmart H2, BeSmart H4		3
		BeFree H1		3
SECURVERA	433.920	SV R2C		2
		SV R2C		2
		SV R4C		2
		SV R6C		2
SENDER	433.920			2
SENTRY MARTIN ELECTRONICS	403.550	SENTRY binary, SENTRY trinary	s	13
	433.920	SENTRY binary		2
SERAI	310.000	OG/32		9	Original remote controls may be not stable in frequency
	433.920	OG/52, OG/54, OG/82, OG/84		2
		OG/28, OG/48, OG/62, OG/64		2
		OG/02, OG/04		2
SICE	433.920	TX4 CLACK Bigfoot			Not supported!
SILVELOX - INTRA	306.000	Green case with black buttons		8	Original remote controls may be not stable in frequency
	433.920	Silvelox Intra HSM4		2
SIMBA	433.920	Simba RC1, Simba RC4		2
SIMINOR	433.920	ER2C4ACM, ER4C4ACM, ER2C4ACS, ER4C4ACS		2
SKYLINK	300.000 310.000	MultiLink SD300M, Skylink 100, LD310M, SD310M		6 or 9	Original remote controls may be not stable in frequency
	318.000	Skylink Mltilink PD-318M			Not supported yet!
	390.000	Multilink CB-390M, CD-390M (versions compatible with Chamberlain)			Not supported yet!
SMD	433.920	LW433-1, LW433-2, LW433-4 : AM models only		2
SOMFY	433.920	LEB TMW		2
STAGNOLI	433.920	ZEUS AZTR		2
	868.350	ZEUS AZTR		3
STANLEY	310.000	24286		9	Original remote controls may be not stable in frequency
		1082		9	Original remote controls may be not stable in frequency
		1050		9	Original remote controls may be not stable in frequency
		1094		9	Original remote controls may be not stable in frequency
		1097		9	Original remote controls may be not stable in frequency
STARTEC	433.920	TXQ2		2
STINGER	300.000 310.000 318.000 390.000	300MCD21V, 300MCD22V 310MCD21V, 310LID21V, 310LID22V 318ALD31V 390LMD21V, 390LMPB1V	diff. colors		This is a compatible remote control: please look for the compatibility of the original retmotes!
Superior Electronics	433.920	Simple2, Simple4		2
TAU	315.000	250 TXA2, 250 TXA4		4	Original remote controls may be not stable in frequency
	433.920	250 SLIM, 250K-SLIM, 250K-SLIMC		2
		250TXD2, 250TXD4		2
		250BUG2, 250BUG4		2
		250T-4, 250T-4C		2
TEC KEY	300.000	MK1010		6	Original remote controls may be not stable in frequency
TECNOMATIC	433.920	TQ433		2
TEDSEN BERNER GFA Elektromaten	433.920	SKX1MD, SKX2MD, SKX3MD, SKX4MD		2
		SKX1KD, SKX2KD, SKX4KD, SKX6KD		2
		SKX1DL, SKX2DL, SKX3DL, SKX4DL		2
		SKX1LC, SKX2LC, SKX3LC, SKX4LC		2
		SKX1SL, SKX2SL, SKX3SL, SKX4SL		2
		SKJ		2
		SKX1WD, SKX2WD, SKX4WD, SKX11WD, SKX22WD, SKX44WD		2
TELCOMA	306.000	RCST2, RCST4		8	Original remote controls may be not stable in frequency
	433.920	TELCOMA EDGE 2, TELCOMA EDGE 4		2
		TELCOMA TANGO 2 SW, TANGO4 SW		2
		TANGO BLUE 2, TANGO 4 BLUE, TANGO BLEU 2, TANGO BLEU 4		2
		TANGO 2 N, TANGO 4 N		2
		TANGO 2 SLIM, TANGO 4 SLIM		2
		Telcoma Noire2, Noire4 Note: Rolling-code jumper should be removed from the receiver!		2
		TANGO WIN3		2
		TANGO2, TANGO4		2
TELEMATIC	300.000	TL1, TL2		6	Original remote controls may be not stable in frequency
TKC	433.920	TSAW433		2
TORAG	433.920	S429 1, S429 2, S429 4		2
TORMATIC DORMA NOVOFERM	433.920	HS, Dorma HS43 1E, HS43 2E, HS43 3E, HS43 4E		2
		MAHS, Siebau, Novoferm, Dorma		2
		MHS, MHS43-1		2
TREMA	433.920	TO93TV1, TO93TV2, TO93TV4		2
TUBAUTO	433.920	DIGITAL 101 433		2
V2	306.000	TRR1_306		8	Original remote controls may be not stable in frequency
	318.000	TPS1K		10	Original remote controls may be not stable in frequency
	433.920	V2 MATCH white, V2 MATCH black		2	This is a duplicator, so it is not possible to know exactly the transmitting code, but factory programmed code and almost any code supported by this duplicator is also supported by our transmitters
		PHOENIX series: Phoenix2, Phoenix2P, Phoenix4, Phoenix4P, TXC2   Contr.47, TXC4 Contr.47, Handy2 Contr.47, Handy4 Contr.47, TRC4 Contr.47, TSC4 Contr.47 . Note:the receiver should be programmed with the rolling code feature disabled.		2
		TCP3		2
		TCP3, ARC3		2
		TCP3		2
		TPR		2
		T1SAW/433, T2SAW/433, T4SAW/433		2
		TRR1, TRR2, TRR4		2
		PMR2, PMR4		2
	868.300	PHOENIX series: Phoenix2-868, Phoenix2P-868, Phoenix4-868, Phoenix4P-868. Note:the receiver should be programmed with the rolling code feature disabled.		3
VISONIC	315.000	WT100, WT100A, WT101, WT101A, WT102, WT104,WT-201, WT-201A, WT-201WP, WT-201AWP		4
	418.000	WT-100, WT-100A, WT-101, WT-101A, WT-102, WT-104,WT-201, WT-201A, WT-201WP, WT-201AWP		14
	433.920	WT 100, WT 100A, WT 101, WT 101A, WT 102, WT 104,WT 201, WT 201A, WT 201WP, WT 201AWP		2
VSEG	433.920	CR SLIM		2
WAINE-DALTON	433.920	S429-1, S429-2, S429-4, S429-mini		2
		S425		2
WECLA CDS	433.920	433, 433_2		2
ZULLAN	315.000	250TXA1H, 250TXA2H, 250TXA4H		4	Original remote controls may be not stable in frequency
OEM	315.000			4	Original remote controls may be not stable in frequency

Cannot find your remote control in the Compatible table?
Please send a message by Telegram or Whatsapp to +393283730010 including remote control pictures, brand and model.

Additional information:

Original remote controls may be not stable in frequency: it means that the original remote controls has a transmitter circuitry which frequency may be NOT accurate. Because Sender and SenderBatt has a narrow bandwidth receiver, it can copy only remote control that are stable in frequency, like Creasol Multi, MultiST, Sender, SenderBatt.
Not supported yet!: it means that this kind of remote control cannot be copied now, but will be supported later.

Additional information for Creasol Sender programming/usage

Configure Sender to "car mode"

Push button 9 times, wait for led flashing (default 1 time), then push button 3 times.

Set frequency to 433.92MHz for CH1

Push button 1 time (channel 1), led goes ON.
Immediately push button 5 times (5=frequency), wait for led flashing (default 3 times=868.3MHz), then push button 2 times (=433.92MHz).

Learn remote control on CH1

Push button 1 time (channel 1), led goes ON.
Immediately push button 2 times (2=learn remote controls): led starts flashing slowly.
Push button on the remote control: you should see led emitting 2 quick flashes (code stored), 3 quick flashes (code already stored), or 4 quick flashes (code stored, but is a rolling code so it might not work).

Activating the needed channel using the high-beam level

if you connect Sender power supply to the high-beam lights (to the fuse or relay coil), you have to emit a number of short flashes corresponding to the channel number, plus one long flash (1 second or more)

##  ###########   transmit CH1
##  ##  #########  transmit CH2
##  ##  ##  ########## transmit CH3
##  ##  ##  ##  ########### transmit CH4

ChangeLog 2021-11-06 Added support for PRASTEL MPSTL2E, GIBIDI, DOITRAND TS2DE. 2021-10-04 SenderBatt BugFix: fixed hold-to-run mode. In previous versions, hold-to-run mode did not stop transmitting when input has been released, but it keeps transmitting for TIMEOUT seconds. 20210225 Added 27bit even code 2014-01-14 Enhanced the number of pulses for MARANTEC remote controls to support new models. 2013-06-14 Enhanced TX TIME settings: now it's possible to set the number of transmitted frames to 64 and 128
