Progetti per l'industria

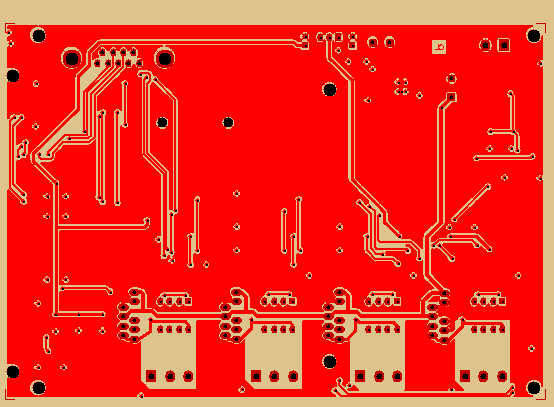

openWindow('mux',"mux_small.gif","mux.gif","Scheda periferiche per controllo rabbit",'align="right"','563','399'); ?> Scheda collegamento periferiche per controllo RCM3100Scheda alimentata a 12V che fornisce alimentazione, attraverso convertitore DC/DC switching, ad una scheda di controllo Rabbit core, ed implementa 4 periferiche seriali RS485 optoisolate e 1 seriale RS232.
sell("http://www.spagnolaut.com","Prodotto da SPAGNOL AUTOMAZIONI SRL"); ?>

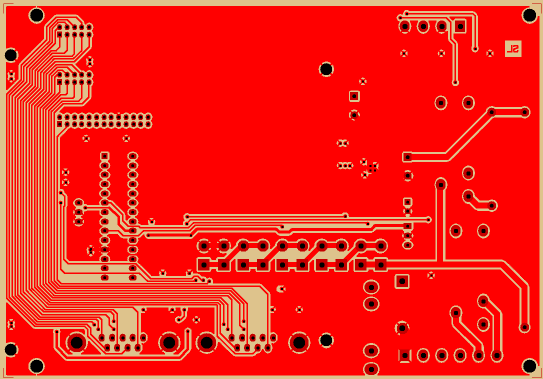

Alimentazione SBC con UPS
openWindow('sbcpowersupply',"sbcpowersupply_small.gif","sbcpowersupply.gif","Alimentazione SBC con UPS",'align="left"','563','399'); ?> Scheda alimentata a 12V che fornisce alimentazione, attraverso convertitore DC/DC switching 5Vdc 3A, ad un Single Board Computer con protezione UPS (array di ultracap 10F) al fine di garantire alimentazione per il tempo necessario al flush dei buffer ed allo shutdown del sistema operativo.
È inoltre implementato un sistema di controllo della temperatura, tensione alimentazione ecc. nonché un sistema di watchdog per il SBC. sell("http://www.spagnolaut.com","Prodotto da SPAGNOL AUTOMAZIONI SRL"); ?>
Regolatore switching 24Vdc -> 5V 500mA
Semplice regolatore switching che fornisce 5V stabilizzati con corrente massima d'uscita di 500mA a partire da un ingresso continuo con tensione di 10-36Vdc.
startCaratteristiche(); printrow('Ingresso:','10-36Vdc 50-300mA'); printrow('Uscita:','5.1V 500mA'); printrow('Frequenza commutazione:','120KHz'); printrow('Efficienza:',"72-78%"); endCaratteristiche(); ?> sell("http://www.seia-eu.com","Prodotto da SEIA"); ?>
Controllo temperatura per macchina stampaggio maglie
Controllo a soppressione di semionde, completamente automatico, che utilizza un microcontrollore e controlla in modo intelligente 3 gruppi di resistenze trifasi da 12KW.
Il sistema viene usato in maglieria per la stampa di magliette e T-shirt.
La regolazione di temperatura avviene attraverso 3 termostati, cosicché risulta possibile effettuare una regolazione lineare in base al tempo di attivazione/disattivazione dei termostati.
Il controllo dei gruppi di resistenze avviene attraverso triac, riducendo pertanto i problemi di rumorosità e di affidabilità causati da sistemi analoghi che fanno uso di teleruttori.
startCaratteristiche(); printrow('Alimentazione scheda di controllo:','230Vac 50Hz'); printrow('Alimentazione parte potenza:','Trifase 400V 50Hz'); printrow('Tipo di carico:','3, resistivi, trifase in configurazione stella'); printrow('Potenza massima carico:',"3 gruppi resistenze da 12KW"); printrow('Tipi di sensori:',"3 termostati regolazione temperatura"); printrow('Tipo di regolazione:',"di tipo quasi-lineare"); printrow('Realizzazione:',"PCB in FR4 con 100um CU"); endCaratteristiche(); ?>
Controllo a microcontrollore di tre uscite relay
Semplice scheda che utilizza un microcontrollore per l'azionamento intelligente di tre uscite (mediante relays).
Gli azionamenti avvengono mediante i rispettivi tasti, ed i tempi di lavoro vengono gestiti dal microcontrollore nel software del quale sono impostate le temporizzazioni di intervento ed i timeout.
Inoltre alcune combinazioni alcune combinazioni di uscite determinano l'avviamento o l'inibiazione automatizzata di altre uscite.
sell("http://www.zilfor.com","Prodotto da ZilFor"); ?>
Supervisione micromotore con attivazione aspiratore
Semplice scheda che utilizza un microcontrollore per misurare la corrente assorbita da un micromotore (alimentato a 230Vac dalla scheda stessa), ed attiva una uscita a 230Vac (tipicamente utilizzata per alimentare un aspiratore) quando il micromotore è in azione.
L'implementazione di un software di controllo consente di stabilire a priori quando il micromotore è in funzione e quando invece risulta spento (pur assorbendo comunque corrente per il circuito di controllo), indipendentemente dal tipo di micromotore utilizzato.
La scheda può essere utilizzata ad esempio da odontotecnici o da altre aziende manifatturiere in cui l'attivazione di un dispositivo (ad esempio un micromotore) prevede l'accensione automatica di un secondo apparato.
startCaratteristiche(); printrow('Alimentazione:','230Vac 50-60Hz'); printrow('Uscita alimentazione motore:','230Vac 400Watt MAX'); printrow('Uscita alimentazione aspiratore:',"230Vac 1200Watt MAX"); printrow('Tempo intervento:',"500mS dall'attivazione del motore"); printrow('Tempo spegnimento:',"3000mS dalla disattivazione del motore"); printrow('Corrente di attivazione:',"Regolata dinamicamente a seconda del motore collegato"); printrow('Corrente di disattivazione:',"Regolata dinamicamente a seconda del motore collegato"); endCaratteristiche(); ?> sell("http://www.zilfor.com","Prodotto da ZilFor"); ?>
Controllo essicazione frutta verdura tabacco
Scheda gestitda da microcontrollore Nec per il controllo del processo di essicazione di frutta, verdura e tabacco.
Dispone di 8 ingressi analogici da collegare ad altrettante sonde di temperatura/umidità, e di 5 uscite mediante relays.
Si controlla mediante l'interfaccia utente a disposizione (LCD alfanumerico e 6 tasti) oppure attraverso porta seriale EIA485: consente di memorizzare 18 programmi di essicazione, ciascuno composto da 20 passi.
startCaratteristiche(); printrow('Alimentazione:','12-18Vdc 250mA'); printrow('Display:','LCD alfanumerico con 2 linee per 40 caratteri'); printrow('Tastiera:',"6 tasti che consentono l'intero setup e controllo"); printrow('Collegamento al PC:','Mediante EIA-485'); printrow('Real Time Clock:',"Presente, con SuperCAP di backup, compatibile sino all'anno 2399"); printrow('Memorizzazione programmi:','in EEPROM'); printrow('Sonde di temperatura:','4 KTY81-110 con calibrazione software e 4 sonde 4-20mA'); printrow('Uscite disponibili:','5, attraverso relays 250V 10A: riscaldamento, ventilazione, apertura/chiusura serranda, allarme'); endCaratteristiche(); ?>
